Подробная информация о продукте:
Оплата и доставка Условия:
|
проводник: | Медь | Изоляция: | PE |
---|---|---|---|
Оболочка: | ПВХ | ||
Высокий свет: | Силовой кабель,раздатчик кабельной проводки,проводы и кабели |

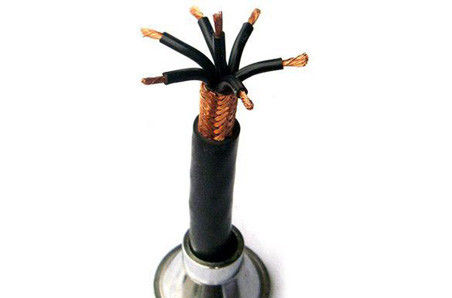

Кабель для компьютера
Провод и кабель для компьютера, электрического прибора, аппаратуры и оборудования
Стандарт продукта ■: Стандарт предпринимательства
экранированный Multi-сердечником кабель компьютера
Применения ■
Этот продукт применяется для прошивочного провода электрических прибора, прибора или компьютера, используемых в оборудованиях распределения с расклассифицированным напряжением тока до и включать A.C. 450/750V или D.C. 1000V.
Условие ■
Кабель одобрен для того чтобы работать на фикчированн-установке или движимости использующ в температуре окружающей среды от -40℃ к 50℃, относительной влажности более не большой чем 80% и рабочей температуре сердечника более высоко чем 70℃ так же, как во избежание сразу высокотемпературные радиацию или контакт. Температура не никогда чем 0℃ когда будучи положенной кабель.
Допустимый радиус загиба: меньш чем 6 времен общего диаметра для unarmored кабеля; меньш чем 12 времени общего диаметра для armored или экранированного кабеля; меньш чем 6 времен общего диаметра для экранированного гибкого кабеля.
Тип и имя ■
Тип |
Обозначение |
Применение |
DJYPV |
Пары изолированные PE переплели мед-провод-заплетенный защищаемый парами обшитый PVC кабель компьютера |
Фикчированн-установка |
DJYP2V |
Пары изолированные PE переплели кабель компьютера мед-ленты защищаемый парами обшитый PVC |
Фикчированн-установка |
DJYP3V |
Пары изолированные PE переплели смешанный алюмини-пластмассой кабель компьютера ленты защищаемый парами обшитый PVC |
Фикчированн-установка |
DJYVP |
Пары изолированные PE переплели мед-провод-заплетенный защищаемый общим обшитый PVC кабель компьютера |
Фикчированн-установка |
DJYVP2 |
Пары изолированные PE переплели кабель компьютера мед-ленты защищаемый общим обшитый PVC |
Фикчированн-установка |
DJYVP3 |
Пары изолированные PE переплели смешанный алюмини-пластмассой кабель компьютера ленты защищаемый общим обшитый PVC |
Фикчированн-установка |
DJYPVP |
Пары изолированные PE переплели мед-провод-заплетенные пары и защищаемый общим обшитый PVC кабель компьютера |
Фикчированн-установка |
DJYP2VP2 |
Изолированные PE переплетенные парами пары мед-ленты и защищаемый общим обшитый PVC кабель компьютера |
Фикчированн-установка |
DJYP3VP3 |
Пары изолированные PE переплели смешанные алюмини-пластмассой пары ленты и защищаемый общим обшитый PVC кабель компьютера |
Фикчированн-установка |
DJYPVR |
Пары изолированные PE переплели мед-провод-заплетенный защищаемый парами обшитый PVC гибкий кабель компьютера |
Движимость используя |
DJYP2VR |
Пары изолированные PE переплели гибкий кабель компьютера мед-ленты защищаемый парами обшитый PVC |
Движимость используя |
DJYP3VR |
Пары изолированные PE переплели смешанный алюмини-пластмассой гибкий кабель компьютера ленты защищаемый парами обшитый PVC |
Движимость используя |
DJYPVPR |
Пары изолированные PE переплели мед-провод-заплетенные пары и защищаемый общим обшитый PVC гибкий кабель компьютера |
Движимость используя |
DJYP2VP2R |
Изолированные PE переплетенные парами пары мед-ленты и защищаемый общим обшитый PVC гибкий кабель компьютера |
Движимость используя |
DJYP2VP3R |
Пары изолированные PE переплели смешанные алюмини-пластмассой пары ленты и защищаемый общим обшитый PVC гибкий кабель компьютера |
Движимость используя |
DJVPVP |
Пары изолированные PVC переплели мед-провод-заплетенные пары и защищаемый общим обшитый PVC кабель компьютера |
Фикчированн-установка |
DJVP2VP2 |
Изолированные PVC переплетенные парами пары мед-ленты и защищаемый общим обшитый PVC кабель компьютера |
Фикчированн-установка |
DJVP3VP3 |
Пары изолированные PVC переплели смешанные алюмини-пластмассой пары ленты и защищаемый общим обшитый PVC кабель компьютера |
Фикчированн-установка |
DJVPVPR |
Пары изолированные PVC переплели мед-провод-заплетенные пары и защищаемый общим обшитый PVC гибкий кабель компьютера |
Движимость используя |
DJVP2VP2R |
Изолированные PVC переплетенные парами пары мед-ленты и защищаемый общим обшитый PVC гибкий кабель компьютера |
Движимость используя |
DJVP3VP3R |
Пары изолированные PVC переплели смешанные алюмини-пластмассой пары ленты и защищаемый общим обшитый PVC гибкий кабель компьютера |
Движимость используя |
DJVVP |
Пары изолированные PVC переплели мед-провод-заплетенный защищаемый общим обшитый PVC кабель компьютера |
Движимость используя |
DJVVPR |
Пары изолированные PVC переплели мед-провод-заплетенный защищаемый общим обшитый PVC гибкий кабель компьютера |
Движимость используя |
DJVVP2R |
Пары изолированные PVC переплели гибкий кабель компьютера мед-ленты защищаемый общим обшитый PVC |
Движимость используя |
DJVVP3R |
Пары изолированные PVC переплели тип смешанный алюмини-пластмассой защищаемый общим обшитый PVC гибкий кабель компьютера |
Движимость используя |
DJVV |
Пары изолированные PE переплели обшитый PVC кабель компьютера |
Фикчированн-установка |
DJVVP |
Пары изолированные PVC переплели мед-провод-заплетенный защищаемый общим обшитый PVC кабель компьютера |
Фикчированн-установка |
DJVVP2 |
Пары изолированные PVC переплели кабель компьютера мед-ленты защищаемый общим обшитый PVC |
Фикчированн-установка |
DJVVP3 |
Пары изолированные PVC переплели смешанный алюмини-пластмассой кабель компьютера ленты защищаемый общим обшитый PVC |
Фикчированн-установка |
DJYPV22 |
Пары изолированные PE переплели мед-провод-заплетенный защищаемый парами кабель компьютера двойной стальной ленты armored обшитый PVC |
Фикчированн-установка |
DJYP2V22 |
Пары изолированные PE переплели кабель компьютера двойной стальной ленты мед-ленты защищаемый парами armored обшитый PVC |
Фикчированн-установка |
DJYP3V22 |
Пары изолированные PE переплели смешанный алюмини-пластмассой кабель компьютера двойной стальной ленты ленты защищаемый парами armored обшитый PVC |
Фикчированн-установка |
DJYVP22 |
Пары изолированные PE переплели мед-провод-заплетенный защищаемый общим кабель компьютера двойной стальной ленты armored обшитый PVC |
Фикчированн-установка |
DJYVP3-22 |
Пары изолированные PE переплели смешанный алюмини-пластмассой кабель компьютера двойной стальной ленты ленты защищаемый общим armored обшитый PVC |
Фикчированн-установка |
DJYPVP22 |
Пары изолированные PE переплели мед-провод-заплетенные пары и защищаемый общим кабель компьютера двойной стальной ленты armored обшитый PVC |
Фикчированн-установка |
DJYP2VP2-22 |
Изолированные PE переплетенные парами пары мед-ленты и защищаемый общим кабель компьютера двойной стальной ленты armored обшитый PVC |
Фикчированн-установка |
DJYP3VP3-22 |
Пары изолированные PE переплели смешанные алюмини-пластмассой пары ленты и защищаемый общим кабель компьютера двойной стальной ленты armored обшитый PVC |
Фикчированн-установка |
DJVPVP22 |
Пары изолированные PVC переплели мед-провод-заплетенные пары и защищаемый общим кабель компьютера двойной стальной ленты armored обшитый PVC |
Фикчированн-установка |
DJVP2VP2-22 |
Изолированные PVC переплетенные парами пары мед-ленты и защищаемый общим кабель компьютера двойной стальной ленты armored обшитый PVC |
Фикчированн-установка |
DJVP3VP3-22 |
Пары изолированные PVC переплели смешанные алюмини-пластмассой пары ленты и защищаемый общим кабель компьютера двойной стальной ленты armored обшитый PVC |
Фикчированн-установка |
DJVVP22 |
Пары изолированные PVC переплели мед-провод-заплетенный защищаемый общим кабель компьютера двойной стальной ленты armored обшитый PVC |
Фикчированн-установка |
DJVVP2-22 |
Пары изолированные PVC переплели кабель компьютера двойной стальной ленты мед-ленты защищаемый общим armored обшитый PVC |
Фикчированн-установка |
DJVVP3-22 |
Пары изолированные PVC переплели смешанный алюмини-пластмассой кабель компьютера двойной стальной ленты ленты защищаемый общим armored обшитый PVC |
Фикчированн-установка |
Ряд продукции ■
Тип |
Номинальное поперечное сечение mm2 |
Номер пар сердечников |
DJVVR, DJVVPR, DJVVP2R, DJVVP3R, DJVPVPR, DJVP2VP2R, DJVP3VP3R |
0,5, 0,75, 1,0, 1,5 |
1~24 |
DJVV, DJVVP, DJVVP2, DJVVP3, DJYVP, DJYVP2, DJYVP3 DJVPVP, DJVP2VP2, DJVP3VP3 DJYPV, DJYP2V, DJYP3V DJYPVP, DJYP2VP2, DJYP3VP3 DJYPVR, DJYP2VR, DJYP3VR DJYPVPR, DJYP2VP2R, DJYP3VP3R |
0,5, 0,75, 1,0, 1,5 |
1~24 |
DJVVP22, DJVVP2-22, DJVVP3-22 DJYVP22, DJYVP3-22 DJVPVP22, DJVP2VP2-22, DJVP3VP3-22 DJYPV22, DJYP2V22, DJYP3V22 DJYPVP22, DJYP2VP2-22, DJYP3VP3-22 |
0,5, 0,75, 1,0, 1,5 |
1~24 |
Данные по ■ технические для спецификации и конструкции серии
Номинальный профиль mm2 |
Тип проводника |
≤ (Ω/km) Сопротивление проводника на 20℃ |
≥Ω·km сопротивления изоляции на 20℃ |
||||
Untinned |
Залуживанный |
PE |
PVC |
||||
1,2-class |
5-class |
1,2-class |
5-class |
||||
0,5 |
1,2,5 |
36,0 |
39,0 |
36,7 |
40,1 |
1200 |
12 |
0,75 |
1,2,5 |
24,5 |
26,0 |
24,8 |
26,7 |
1000 |
10 |
1,0 |
1,2,5 |
18,1 |
19,5 |
18,2 |
20,0 |
1000 |
10 |
1,5 |
1,2,5 |
12,1 |
13,3 |
12,2 |
13,7 |
900 |
9 |
Несколько пар защищали кабель сигнала для электрических счетнорешающих устройств
Стандарт продукта ■: Стандарт предпринимательства
Ряд ■ применимый
Продукт применяется к передаче сигнала системы управления компьютера, системы управления распределения, автоматическ-аппаратуры и аппаратуры испытания которая требует напряжения тока AC классифицируя 300/500V и ниже и высокое сопротивление взаимодействия.
Основа изготавливания ■
Главным образом индексы метода в соответствии с BS5308, IEC189, стандартом JIS528.
Характеристика продукта ■ и характеристика пользы
1. Кабель охарактеризован в малом средств угле потери, хорошем alterability к сжимать и мощной способности настоящей емкости. Он также может сопротивлять жаре, сопротивляет радиации, защищает корозию, защищает воду. Он имеет хорошую давлени-закрепленность.
2. Кабель галоида низкого дыма низкий охарактеризован в низком дыме и хлористоводородном отпуске газа. Он не удлинит пламя. И он не имеет досаду загрязнения так, что он будет иметь высокий уровень безопасности.
3. Изолированный кабель XLPE имеет большую емкость течения и светлой и protable структуры. Его можно также положить без ограничения ровной разницы вдоль трассы. Температура перегрузки `s кабеля максимальная в недолгосрочном 130℃.When короткое замыкание сердечников, максимальная температура 250℃ и самое длиннее время 5 секунд.
4. кабель Фтор-пластмассы и кремни-резины имеет хорошее сопротивление жары. Их можно использовать в обстоятельствах жары на долгое время. кабель Кремни-резины также имеет хорошее proofness воды. Очень мягко и легко быть положенным.
5. Минимальная кладя температура кабеля 0℃. Минимальная структура радиуса загиба трудная 10 времен наружного диаметра и минимальная мягкая структура 8 времен наружного диаметра.
Спецификация продукции ■
Раздел сердечника номинальный: 0,5, 0,75, 1,0, 1,5, 2,5 сердечник mm2: 1-24 пар
Тип ■, описание, температура для долгосрочной работы
Тип |
Описание |
Температура для долгосрочности в работе |
(ZR) DJYPV (ZR) DJYVP (ZR) DJYPVP |
Пламя изолированное PE - обшитый PVC retardant собирательно защищаемым или кабель пар защищаемый и собирательно защищаемый для компьютера |
-20℃-+70℃ |
ZB-DJYPV ZB-DJYVP ZB-DJYPVP |
Изолированное PE пламя типа b - обшитый PVC retardant собирательно защищаемым или кабель пар защищаемый и собирательно защищаемый для компьютера |
-20℃-+105℃ |
DJYJPV DJYJVP DJYJPVP |
XLPE изолировало обшитый PVC собирательно защищаемым или кабель пар защищаемый и собирательно защищаемый для компьютера |
-20℃-+105℃ |
DJHFPD DJHFVP DJHFPVP |
пламя изолированное Fluoro-пластмассой - обшитый PVC retardant собирательно защищаемым или кабель пар защищаемый и собирательно защищаемый для компьютера |
-40℃-+250℃ |
DJHGPG DJHGGP DJHGPGP |
изолированная Кремни-резина обшитой кабель собирательно защищаемый или пара защищаемый и собирательно защищаемый для компьютера |
-60℃-+200℃ |
Замечает: Если мягкая структура необходима, то пожалуйста добавьте «r» после последнего письма или типа. Пример: DJYPVPR
Индекс метода ■ главным образом
Общий индекс метода
деталь |
индекс |
деталь |
индекс |
|||
Ω/km Максимальное сопротивление проводника DC на 20℃ |
0,5 |
0,75 |
1,0 |
1.5mm2 |
Электростатическое сопротивление взаимодействия (15kv) mv |
≤80 |
39,6 |
24,5 |
18,1 |
12,1 |
|||
MΩKm Изолированное сопротивление на 20℃ |
≥1000 |
Магнитное сопротивление взаимодействия (400A/m) mv |
≤5 |
|||
Неуравновешенность емкости (IKHZ) PF/250m |
≤250 |
Постоянная затухания (IKHZ) dB/100m |
≤0.08 |
|||
Коэффициент сопротивления μH/m индуктивности |
≤25 |
Испытание AC2000V/5min напряжения тока |
Отсутствие нервного расстройства |
|||
Работая емкость (IKHZ) nF/Km |
≤115 |
Образовывать испытание сгорания |
Квалифицированный (Серия b) |
Индекс свойств галоида низкого дыма низкого:
1. Газ release≤125mg/g Hcl
2. Дым density≤300
Индекс свойств XLPE:
1. Усилие упорное crazing≥500hr обстоятельства
2. Потеря angle≤0.003 тангенса средств
3. Крест-linking≥75%
Диаграмма структуры ■
1. Садить на мель на мель (группа)
2. Сепаратор
3. Экран
4. Сепаратор
5. Заполнитель
6. Экран
7. Сепаратор
8. Наружная оболочка
Тип безопасности компьютера Кабел-Необходимый
Стандарт продукта ■
Стандарт предпринимательства
Применение ■
Этот продукт соответствующ для прошивочный провод аппаратуры пользы в местах с относительно более высоким требованием для анти--помехи, и также испытывать и метра с относительно высоким спросом для antidisturbance.
Свойство ■ для пользы
1. Расклассифицированное напряжение тока u0/U300/500Vиниже.
2. Позволенная температура работы кабельной жилы на долгий период не должна превысить 70℃.
3. Пока кладущ, кабель не должен принести внешнее механически усилие. Во время пользы, кабель должен предотвратить high-temperature, прямое излучение или контакт.
Тип ■
Тип |
описание |
Объем использования |
BAJYVPP |
Необходимый тип кабель безопасности компьютера |
Класть крытый, в канале кабеля, трубопроводах для соединять различные виды компьютеров & системы управления |
BAJYYPP |
Необходимый тип кабель безопасности компьютера |
Спецификации ■
Электричество нагрузки провода |
Изоляция провода |
|||
Профиль mm2 |
Нет /Diameter mm |
Количество сердечников |
Переплетенная группа в составе пары |
Группа в составе 3 провода |
1,0 1,5 2,5 |
7 /0.43 7 /0.52 19 /0.41 |
2,4,6,19 3 3 |
2,3,4,5,6,10 3 — |
— 2,3,4,5 — |
Диаграмма ■ структуры
1. Садить на мель на мель (группа)
2. Сепаратор
3. Экран
4. Сепаратор
5. Заполнитель
6. Экран
7. Сепаратор
8. Наружная оболочка
Условия ■ технические
1. Сопротивление DC проводника на 20℃ является следующим:
1.0mm2 более не большое чем 19.5Ω/km
1.5mm2 более не большое чем 13.5Ω/km
2. 5mm2 более не большое чем 9.0Ω/km
2. Сопротивление изоляции (сердечник-сердечник, сердечник-экран) не должно быть чем 1.000 MΩ·km.
3. Кабель должен пройти 50Hz, 2,000V напряжение тока, испытание 1min и нет быть прокалыванным.
4. Емкость кабельных работ не должна быть большле чем 80μF/km.
5. Законченный кабель сопротивляя внешней способности помехи магнитного поля, электростатической индукции и электромагнитного излучения соответствует к стандартным требованиям.
